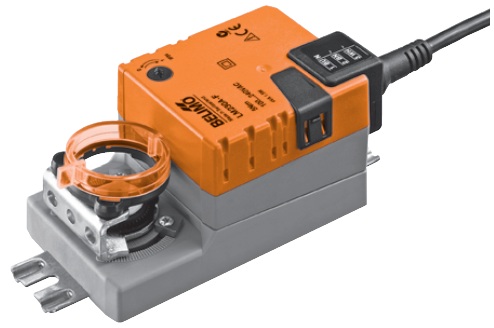

Привод BELIMO LM24A-SR Плавного регулирования 0…10 В=

Артикул: LM24A-SR

16 179 ₽/шт

Много

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание
Характеристики
Отзывы
Задать вопрос

Описание

Принцип работы Belimo LM24A-SR
Управление приводом происходит за счет управляющего сигнала, который находится в диапазоне от 0 до 10 V. Привод открывается настолько, насколько указал сигнал. Отображаемое напряжение позволяет проследить положение привода в процессе его работы и управлять другими приводами.
Принцип установки
Процесс монтажа упрощен за счет возможности крепления привода специальным захватом на вал заслонки. Также в комплект входит фиксатор, который предотвращает вращение устройства.
Принципы ручного управления
Электронный привод Белимо LM24A-SR управляется вручную при помощи кнопки, которая при нажатии выводит редуктор из зацепления.
Процесс настройки угла поворота
Настройка привода Белимо LM24A-SR происходит посредством упоров (механических).
Надежность BELIMO LM24A-SR
Электронный привод Belimo защищает функция автоматической остановки при достижении конечных значения. Это позволяет предотвратить перегрузку устройства.

Документы

1d5yanjez3blmusu6mx14p5aj37z3u15 Размер: 260,3 кб

Характеристики

Технические характеристики

BELIMO LM24A-SR позволяет регулировать воздушные заслонки в вентиляционных системах зданий.

Технические характеристики
Напряжение (номинальное)	24 V~, 50 / 60 Гц 24 V=
Диапазон напряжения (номинального)	от 19,2 до 28,8 V~/=
Мощность расчетная	2 ВА
Потребление Во время вращения В статичном положении	1 W (номинальный момент крутящий момент) 0,4 W
Подключение Кабельное	1 m, 4*0,75 mm2
Функциональные параметры
Номинальный момент крутящий	Минимальный 5 Nm (номинальное напряжение)
Управление устройством Сигнал управляющий Y диапазон (рабочий)	от 0 до 10 V, сопротивление входное составляет 100 кОм от 2 до 10 V=
Обратная связь (напряжение измеряемое)	от 2 до 10 V=, максимальный 1 мА
Ход устройства (ровность)	±5%
Вращение (направление)	Осуществляется переключателем 0 или 1 (реверсивное)
Вращение при Y=0 В (направление)	В позиции переключателя 0 соотв. 1
Ручное управление	Кнопка при нажатии выводит редуктор из зацепления
Угол поворота устройства	Максимальный 95° , ограничен механическими упорами
Продолжительность поворота	150 секунд
Шум	Максимум 35 дБ
Регистратор положения	Указатель механический (съемный)
Безопасность
Защита	Класс 3 (для низкого напряжения)
Защита корпуса	По протоколу защиты IP54 (не зависит от положения установки устройства)
Температурный режим эксплуатации	от –30 до +50 °C
Температурный режим хранения	от –40 до +80 °C
Влажность (уровень)	95% относительная, не конденсир. (EN 60730-1)
Тех. обслуживание	Отсутствует необходимость
Размерные параметры
Размеры	Указаны на следующей странице
Масса	0.5 кг
