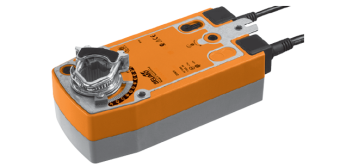

Привод BELIMO NF24A-S2 Откр/закр 24В =/~, 2 вспом. перекл.
- Описание
- Характеристики
- Отзывы
- Задать вопрос
-
Описание
Принцип функционирования
При нахождении привода в рабочем положении происходит взвод пружины. При прекращении подачи электричества пружина возвращает заслонки в охранное положение.
Установка устройства
Электронный привод Belimo NF24A-S2 крепится с помощью захвата к валу заслонки, что упрощает процесс установки. В набор входит фиксатор, который предотвращает вращение привода.
Надежность
Белимо NF24A-S2 имеет функцию автоматической остановки при достижении конечных значений, что защищает от перегрузки и освобождает от необходимости использования конечных выключателей.
Ручное управление
Ручной поворотный ключ позволяет выполнять управление приводом Belimo NF24A-S2 вручную, фиксируя его в любой момент поворота привода. Фиксация снимается вручную или при помощи подачи питания в привод.
Настраиваемый угол поворота
Механические упоры позволяют настроить угол поворота прибора.
Сигнализационная система
Сигнализацию можно настроить в диапазоне от 10 до 100% поворота при помощи настраиваемого вспомогательного переключателя. Также есть возможность установить сигнал на 10% при помощи фиксированного переключателя.
Универсальный привод
Напряжение питания привода NF24A-S2 составляет от 24 до 240 V~ / от 24 до 125 V=
Документы
06ehk4jvjxne3125satnl1nitart80un Размер: 818,8 кб -
Характеристики
Технические характеристики Электронный привод NF24A-S2 необходим для управления заслонками, которые выполняют охранную функцию в вентиляционных системах.
Электрические характеристики Напряжение номин. 24 V приблизительно 50/60 Гц 24 V= Диапазон напряжения номинального от 19,2 до 28,8 V ~ / от 21,6 до 28,8 V= Мощность расчетная 8,5 ВА Мощность потребляемая:
Вращение
Покой
6 W
2,5 WПереключатели (вспомогательные) два однополюсных (двойное переключение) от 1 мА до 3 (0.5)А 250 V~
(один фиксир. / один с настройкой от 10 до 90%)Соединение (кабельное)
питание
вспомог. переключатели
1 m, 2*0,75 mm2
1 m , 6*0,75 mm2Функциональные характеристики Момент крутящий:
двигателя
пружины
Минимальный 10 Nm (номин. напряжение)
Минимальный 10 NmВращение (направление) Устанавливается путем выбора L или R Управление (ручное) Осуществляется ручным ключом с блокировкой Угол поворота Максимальный 95°, при необходимости можно ограничить упорами механическими Продолжительность поворота:
двигателя
пружины
до 75 секунд (в диапазоне от 0 до 10 Nm)
до 20 секунд при температуре от –20 до +50°С / максимум 60 секунд при теспературе –30 °СИндикация положения Механический указатель Шум:
двигателя
пружины
до 45 дБ
до 62 дБИндикация положения Механический индикатор Безопасность Защита III класс (для низких напряжений) Протокол защиты корпуса IP54 Температурный режим (работа) от –30° до +50 °C Температурный режим (хранение) от –40° до +80 °C Техническое обслуживание Не требуется Размерные параметры Размеры Указаны на след. странице Масса приблизительно 2 кг - Отзывы
-
