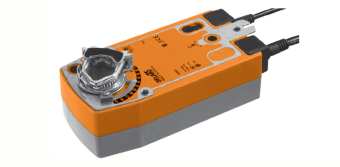

Привод BELIMO SF24A-S2 Откр/закр 24В =/~, 2 вспом. перекл.
- Описание
- Характеристики
- Отзывы
- Задать вопрос
-
Описание
Принцип функционирования
В тот момент. когда привод Белимо SF24A-S2 принимает нормальное положение (рабочее),происходит взвод возвратной пружина. Когда подача питания на привод прекращается, пружина возвращает заслонки в защитное положение.
Установка привода
Электронный привод Belimo SF24A-S2 монтируется на вал заслонки с помощью захвата. В комплект входит фиксатор. который предупреждает вращение привода.
Надежность функциональная
Электронный привод Белимо SF24A-S2 имеет функцию автоматической остановки при достижении конечного положения, что исключает необходимость использования конечных выключателей и защищает устройство от перегрузки.
Управление вручную
Belimo SF24A-S2 управляется вручную с помощью поворотного ручного ключа, который позволяет фиксировать привод в любой момент поворота. Фиксация снимается вручную (при помощи ключа) или путем подачи питания на устройство.
Способ настройки угла поворота
Упоры механические позволяют настроить угол. на который будет совершаться поворот.
Сигнализационная система
Привод имеет два переключателя: настраиваемый и фиксированный.
Настраиваемый переключатель позволяет установить сигнал в диапазоне от 10 до 90% поворота привода.
Фиксированный устанавливает сигнал на 10 поворота.
Привод универсальный
Напряжение питания привода SF24A-S2 составляет от 24 до 240 V~ / от 24 до 125 V=
Документы
m9vuy4qllldxuhqk2pj82vlhjimm9061 Размер: 764,2 кб -
Характеристики
Технические характеристики Электронный привод BELIMO SF24A-S2 предназначен для регулирования воздушных заслонок, которые выполняют охранную функцию в вентиляционной системе зданий.
Электрические данные Номин. напряжение 24 V ~ 50/60 Гц 24 V= Диапазон напряжения (номин.) от 19,2 до 28,8 V ~ / от 21,6 до 28,8 V= Мощность расчетная 7,5 ВА Потребление мощности:
Работа
Покой
5 W
2,5 WПереключатели (вспомогательный) однополюсные (2 шт, двойное переключение в диапазоне от 1 мА до 3 (0,5) А 250 V~ (фиксированный один / один с возможностью настройки в диапазоне от 10 до 90%) Кабельное подключение:
Питание
вспом. переключатели
1 m, 2*0,75 mm2
1 m, 6*0,75 mm2Функциональные параметры Момент крутящий
двигателя (при напряжении номин.)
пружины
Min. 20 NmMin. 20 Nm
Вращение (номин.) Определяется установкой L или R Управление вручную Осуществляется ключом ручным с блокировкой Угол поворота Max. 95° ограничивается с обеих сторон пр помощи упора встроенного (механический) Продолжительность поворота
двигателя
пружины
до 75 секунд в диапазоне от 0 до 20 Nm
до 20 секунд при –20…+50°С / макс. 60 секунд при температурных условиях –30 °СШум:
двигателя
пружины
до 45 дБ
до 62 дБИндикатор положения Механический Безопасность Защита III класс (для напряжения низкого) Протокол защиты корпуса IP54 Температурные условия эксплуатации от –30° до +50 °C Температурные условия хранения от –40° до +80 °C Тех. обслуживание Нет необходимости Размерные параметры Размер Указаны на следующей стр. Масса 2,3 кг - Отзывы
-
