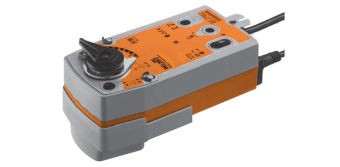

Привод BELIMO SRF230A-S2-O
- Описание
- Характеристики
- Отзывы
- Задать вопрос
-
Описание
Управление
Поворотный электропривод BELIMO SRF230A-S2-O перемещает шар крана в заданное положение, одновременно взводя встроенную пружину. При прекращении подачи питания энергия, запасенная в пружине электропривод SRF230A-S2-O, возвращает кран в исходное положение.
Простая установка
Простая установка при помощи одного винта. Положение установки по отношению к крану BELIMO SRF230A-S2-O может выбираться с шагом 90°.
Ручное управление
Ручное управление осуществляется с помощью ручного ключа с блокировкой в любом положении. Выход из блокировки автоматически при подаче питания на поворотный электропривод БЕЛИМО SRF230A-S2-O.
Настройка угла поворота
Настройка угла поворота осуществляется с помощью механических упоров.
Высокая функциональная надежность
SRF230A-S2-O электропривод защищен от перегрузки, не требует конечных выключателей, останавливается автоматически при достижении конечных положений.
Гибкая система сигнализации.
Belimo SRF230A-S2-O поворотный привод Белимо оснащены одним фиксированным 10% вспомогательным переключателем и одним настраиваемым 11…100% переключателем.
Документы
b8rccoq2ayfcyacy6a24jxkmzp45xrp8 Размер: 444,9 кб -
Характеристики
Технические характеристики Электропривод BELIMO SRF230A-S2-O привод с функцией аварийного управления для шаровых клапанов, задвижек.
Electrical data Nominal voltage AC 230 V Nominal voltage frequency 50/60 Hz Nominal voltage range AC 195...264 V Power consumption in operation 6.5 W Power consumption in rest position 3.5 W Power consumption for wire sizing 18 VA Auxiliary switch 2 x SPDT, 1 x 10% / 1 x 11...90% Switching capacity auxiliary switch 1 mA...3 (0.5) A, AC 250 V Connection supply / control Cable 1 m, 2 x 0.75 mm Connection auxiliary switch Cable 1 m, 6 x 0.75 mm Parallel operation Yes (note the performance data) Functional data Torque motor Min. 20 Nm Torque spring return Min. 20 Nm Direction of rotation spring-return Deenergised NO, valve open (A - AB = 100%) Manual override By means of hand crank and locking switch Angle of rotation 90° Running time motor 75 s / 90° Running time emergency setting position ‹20 s / 90° Sound power level motor max. 45 dB(A) Position indication Mechanical Service life Min. 60,000 emergency positions Safety Protection class IEC/EN II Protective insulated Protection class UL II Protective insulated Protection class auxiliary switch IEC/EN II Protective insulated Degree of protection IEC/EN IP54 Degree of protection NEMA/UL NEMA 2, UL Enclosure Type 2 EMC CE according to 2004/108/EC Low voltage directive CE according to 2006/95/EC Certification IEC/EN IEC/EN 60730-1 and IEC/EN 60730-2-14 Certification UL cULus according to UL 60730-1A, UL 60730-2- 14 and CAN/CSA E60730-1:02 Mode of operation Type 1.AA.B Rated impulse voltage supply / control 2.5 kV Rated impulse voltage auxiliary switch 2.5 kV Control pollution degree 3 Ambient temperature -30...50°C Non-operating temperature -40...80°C Ambient humidity 95% r.h., non-condensing Maintenance Maintenance-free Weight Weight approx. 2.5 kg - Отзывы
-
